西联熔断器推荐选型计算公式第二讲 --如何计算交流熔断器使用在直流保护中

当在时间常数T=L/R 小于等于20ms的直流回路中，可使用换算公式V ac=0.7V dc进行降压计算。

距离交流熔断器Vac(1250VAC)=0.7 Vdc=0.7*1250VAC=875VDC

特别注明这里的降压使用的直流熔断器应该满足IEC60269-4标准的中直流保护的最大短路能量测试I11,最大电弧能量测试I12,最大燃弧时间测试I12a;

如果单独的只需满足I1的VSI熔断器试验，（即满足最大短路能量I11），直流电压还可以提高到DC1100V，但需与厂家协商说明设计特殊，定制生产。

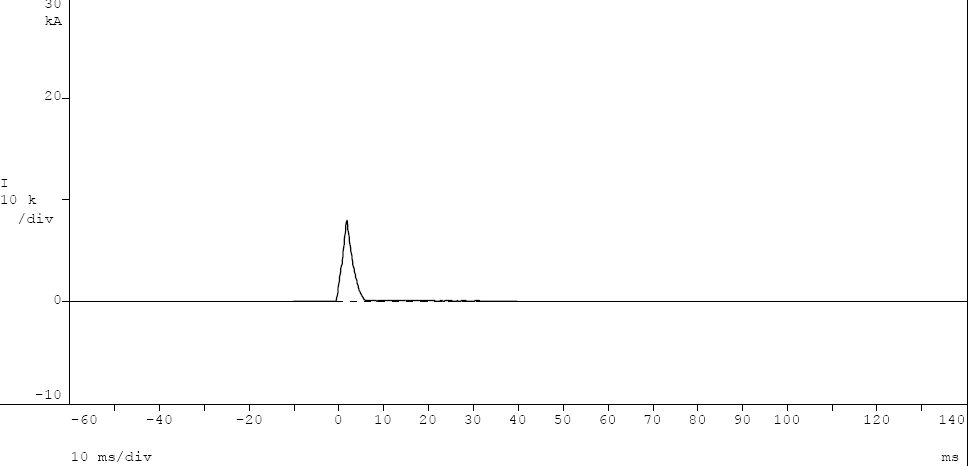

上图：西联标准1号管体1250VAC交流产品应用在直流1100VDC,开断能力50KA,时间常数为10-15ms的直流回路试验，波型显示具有极强的直流熄弧能力。
